上海人民電磁繼電器選用方法

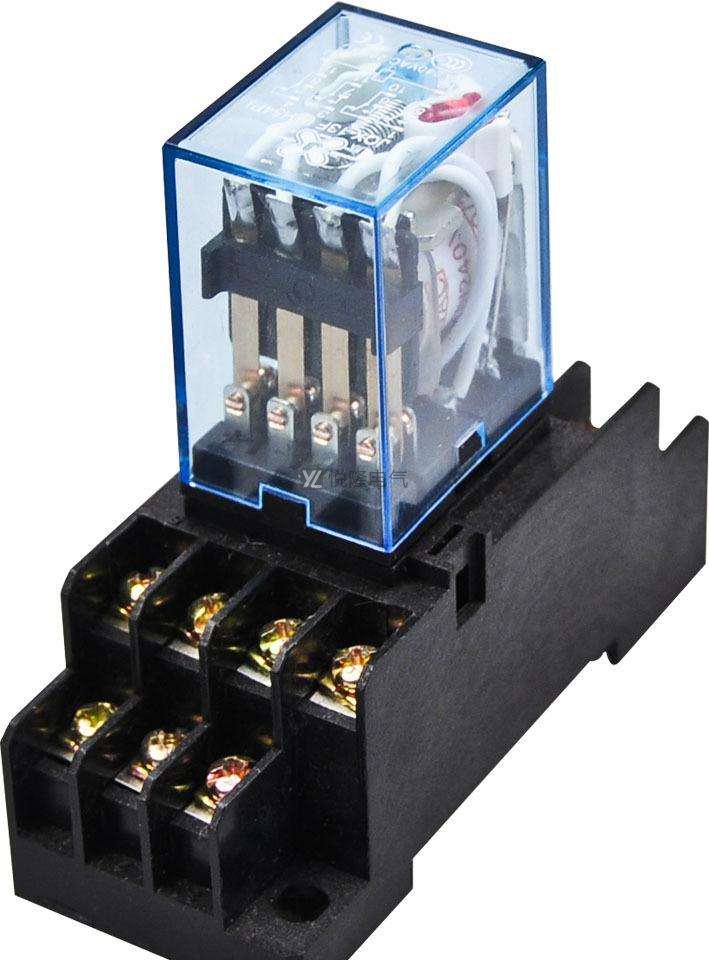

1.上海人民電磁繼電器原理

電磁繼電器是利用電磁鐵控制動作電路的接通斷開的開關設備，在動作時對電磁線圈的兩側施加必要的動作電壓，則電磁線圈中流過必要的電流量，帶來電磁感應效果，電樞通過磁力所吸引的效果，從具有彈性的拉伸力被變壓器鐵心吸引，電樞的動接點當線圈斷電時，電磁引力消失，電樞在彈簧的反作用力下回到其原始位置，釋放可動觸點和原始靜態觸點(常閉觸點)。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。

2.上海人民電磁繼電器數值測試

對于我們使用電磁繼電器，知道電磁繼電器的數值是非常重要的，這對于我們判斷未來的故障和繼電器設備的使用是非常重要的。為了更好地利用它，我們必須了解一些情況。

1）測觸點電阻

用萬能表的電阻器檔，精確測量常閉觸點與動點電阻器，其電阻應是0；而常開觸點與動點的電阻就為無窮大。由此可以區別出哪個是常閉觸點，哪個是常開觸點。

2）測線圈電阻

繼電器線圈的電阻值可以用萬用表R×10ω來測量，以判斷線圈是否開路。

3）測量吸合電壓和吸合電流

找到可調整的穩定電源和電流計，向繼電器輸入一組電壓，向供電電路輸入電流計進行監視。慢慢調高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求準確，可以試多幾次而求平均值。

3.上海人民電磁繼電器選用

1）使用類別和環境的考慮因素

 首先要弄清楚被控負載的情況，比如負載的性質，是陰性的，感性的，還是榮性的，負載的輕重，負載的額定工作功率，被控電壓的高低以及是直流還是交流等。選擇的汽車繼電器應與控制回路和負載的具體規定進行比較，看是否符合規定。一般繼電器安裝位置、場合、環境溫度、相對濕度、污染、沖擊和振動等。這些是選定繼電器結構（敞開式，封閉式和密封式）和保護類別的主要依據。

2）型號規格選擇

通常采用額定值工作頻率Ue和額定值工作中電流量Ie，汽車繼電器的最大工作頻率不可以超出Ue，較大工作中電流量應當?shù)陀贗e。繼電器由晶體管或集成電路驅動時，驅動電流小于繼電器的額定動作電流時，請根據需要追加中間繼電器。

 一個型號的繼電器可能有幾個額定工作電壓，要求額定工作電流一定要與之對應。

3）觸點切換不同負載電流的選擇

一般來說，繼電器的額定電流Ie是指純負阻性負載(如電磁繼電器、熒光燈管等)的電流量。)在額定電壓下。如果繼電器的點接觸用于轉換目標容性負載，實際額定電流要小得多。下圖就是在形同額定電壓下各類負載電流與純阻性負載電流（額定工作電流）的換算關系。

上海人民電磁繼電器是我們最多使用的設備，我們在其設備使用過程中一定要有所了解，也要更好的使用這類設備。關注悅隆電氣官網，我們也可以進行相關設備的選購。
