上海人民塑殼斷路器原理結構

1.上海人民塑殼斷路器工作原理

塑殼斷路器原理和低壓斷路器相似，都是通過主觸點進行手動操作以及合閘的。主觸點閉合后，自由脫扣機構將主觸點鎖在合閘位置上。過電流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠電壓脫扣器的線圈和電源并聯。當電路短路或嚴重過載時，過流脫扣器的電樞被吸引，使自由脫扣機構工作，主觸點斷開主電路。當電路過載時，熱脫扣器的熱元件發熱使雙金屬片上彎曲，推動自由脫扣機構動作，主觸點斷開主電路。當電路欠電壓時，欠電壓脫扣器的銜鐵釋放，也使自由脫扣機構動作，主觸點斷開主電路。當按下分勵脫扣按鈕時，分勵脫扣器銜鐵吸合，使自由脫扣機構動作，主觸點斷開主電路。

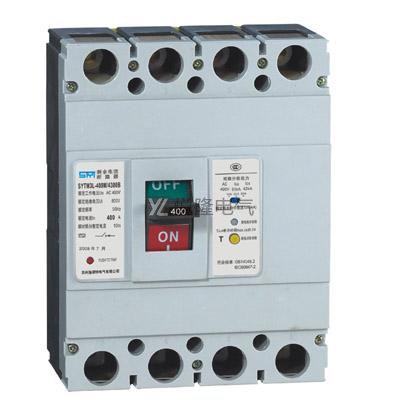

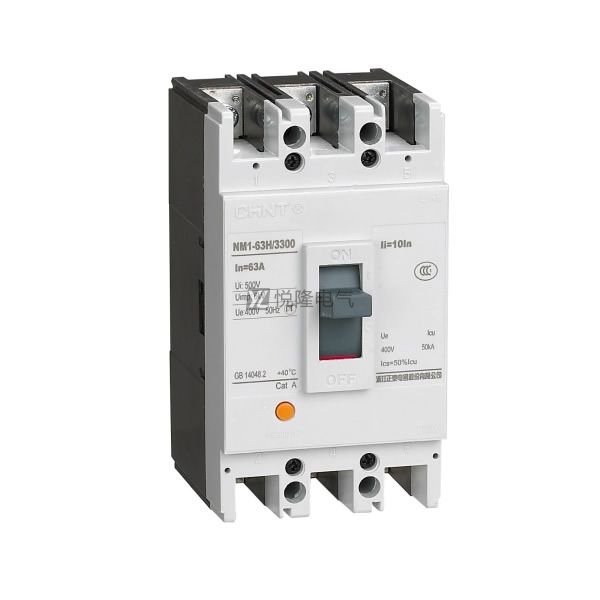

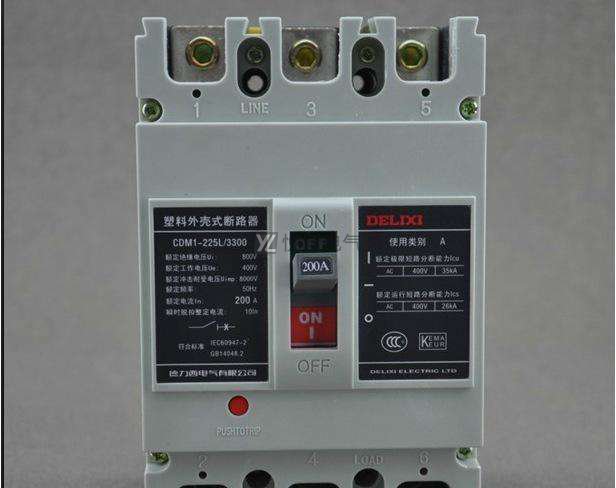

2.上海人民塑殼斷路器結構

塑殼斷路器又被稱之為裝置式斷路器，所有的零件都被密封于塑料外殼中，輔助觸點，欠電壓脫扣器以及分勵脫扣器等多采用模塊化。由于結構非常緊湊，塑殼斷路器基本無法檢修。其多采用手動操作，大容量可選擇電動分合。由于電子過流脫扣器的應用，塑殼斷路器也可分為甲類和乙類，乙類具有良好的三級保護特性，但由于價格因素，使用熱磁脫扣器的甲類產品具有較高的市場份額。 塑殼斷路器是將觸頭、滅弧室、脫扣器和操作機構等都裝在一個塑料外殼內，一般不考慮維修，適用于作支路的保護開關。是非常好的一個電氣設備。

3.上海人民塑殼斷路器附件

上海人民塑殼斷路器本身也有很多的附件，我們也來一一介紹一下。

1）輔助脫扣器：帶有導線分勵脫扣器SOR-C通過一個短時的信號動作使塑殼斷路器斷開，交流或者直流的控制電源電壓在額定電壓Un的70%至110%可正常工作。當斷路器斷開之后它內部的限位觸點會切斷電源，分勵脫扣器的機械壽命是斷路器壽命的10%。帶有電線欠壓跳閘裝置的UVR-C在控制電壓降低或丟失時斷開斷路器，并根據標準規定控制電壓降低至額定電壓Un的70%至35%之間。隔離開關脫扣以后當操縱工作電壓高過85%Un時隔離開關可合閉，欠壓斷路器?有插電時塑殼斷路器（主斷路器）不可以合閉。

2）剩馀電流保護繼電器: ABB塑料殼斷路器A1、A2、A3的種類可同時與外置式零相變流器RCD剩馀電流保護繼電器組合使用，提供非接觸式漏電保護功能。RCD能夠 采用額定電壓不超630A的電源電路之中，根據調整控制面板上的撥動開關來設置剩下姿勢電流量IOn（A）和滅磁?間t（s）。剛果民盟也適合消防要求。當發生泄漏且主電路不可斷開時，內置繼電器觸點用于打開報警聲音和燈光信號。同樣可以利用內置的繼電器接點來驅動分勵脫扣器SOR或者是欠壓脫扣器UVR，電源可接于主回路以及外加輔助電源上。

3）電信號輔助觸點輔助:輔助觸點可以輸出塑殼斷路器的狀態信號。通常，當其閉合或打開時，其位置信號用Q表示，當其被跳閘裝置跳閘時，用SY表示。

上海人民塑殼斷路器品牌是我們最常選用的設備品牌，對我們的幫助也是非常大的，選購上海人民品牌塑殼斷路器也可以通過悅隆電氣官網進行選購。
