施耐德中間繼電器功能和原理

中間繼電器是我們繼電器設備中的一種，中間繼電器和常規繼電器一樣都是用于繼電保護以及自動控制系統當中的設備，但是其作用除了常規繼電器的一些作用以外，它更多的是用來增加觸點的數量以及容量。它主要的作用就是在控制電路中傳遞中間信號。選用中間繼電器更多是為了在控制電路中增加觸點數量從而方便使用。而施耐德作為全球500強的企業之一，在電氣產品這一塊也屬于佼佼者，施耐德的中間繼電器也是我們繼電器當中非常好用的一種。而我們選用施耐德中間繼電器，我們也需要對施耐德中間繼電器的功能和原理有一定了解，這樣才更方便我們中間繼電器的使用。

1.施耐德中間繼電器功能
施耐德中間繼電器的主要功能就是在其他繼電器的觸頭數量或觸頭容量不夠時，可借助中間繼電器來擴大它們的觸頭數或增大觸頭容量，起到中間轉換（傳遞、放大、翻轉、分路和記憶等）作用。中間繼電器的斷路器額定電壓比其電磁線圈電流量大很多，因此能夠 用于變大數據信號。將多個中間繼電器組合起來，還能構成各種邏輯運算與計數功能的電路。中間繼電器還可以進行二次電路保護，用于在各種保護和自動控制裝置，用來增加保護和控制回路的觸點容量以及觸點數量。

2.施耐德中間繼電器原理

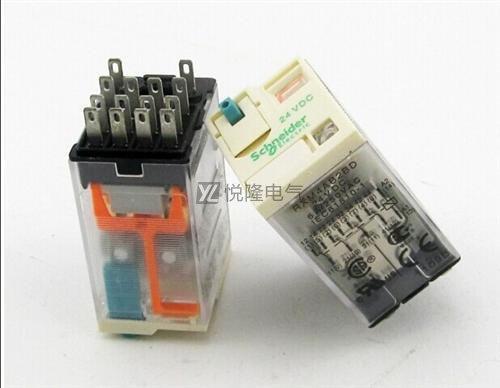

中間繼電器的結構和原理與交流接觸器基本相同，是通過線圈安裝在U型磁化器上，磁化器上安裝有電樞，在磁化器的兩側安裝有兩排接觸單片，電樞在非運動狀態下向上抬起，電樞與磁化器之間保持一定的間隙，當氣隙之間的電磁轉矩超過反作用轉矩時，電樞被吸引到磁化器上， 電樞同時按壓接觸彈片，使常閉觸點斷開，常開觸點閉合，完成信號傳輸。
它和交流接觸器的區別在于，中間繼電器的觸點容量電流不可以大于5A，所以中間繼電器只能用于控制電路當中，而且中間繼電器本身是沒有主觸點的，因?yàn)樗倪^(guò)載能力相對較小，而且所用的都是輔助觸頭。

3.施耐德中間繼電器選用
我們?cè)谶x用中間繼電器時，我們也需要考慮到中間繼電器在選用時所需要注意的一些相關要素。
1）機械作用
主要指的是沖擊以及碰撞等因素，我們要對控制系統考慮到抗機械應力作用能力，選擇采用平衡銜鐵機構的小型中間繼電器。
2）觸點因素
任何自動化設備都需要考慮到所需要的負載性質以及負載量值的大小，這對于我們選用合適的繼電器尤為重要，繼電器的工作可靠性主要依靠的就是觸點的功能，所以我們選用的繼電器負載一定要和實際負載相對應。
3）環境因素
主要指海拔高度、環境溫度、濕度、以及電磁干擾等因素。我們選用中間繼電器一定要選用具有高絕緣性、強抗電性能的全密封型中間繼電器產品，這樣才能保證它可以更好的適應環境，保證良好的觸點接觸穩定性以及可靠性。

選用施耐德中間繼電器時，我們一定要知道選用的方式，對它的功能以及工作原理也要有一定的了解，了解這些相關知識有助于我們更好的選用中間繼電器設備，也能夠加深我們對于施耐德中間繼電器的認識。如果需要選購施耐德中間繼電器，也可以通過我們悅隆電氣的官網進行選購。
